Xe X-quang lưu động là một phương tiện y tế chuyên dụng, được thiết kế để mang các dịch vụ chẩn đoán hình ảnh đến những khu vực vùng sâu, vùng xa hoặc phục vụ công tác khám bệnh lưu động. Dưới đây là phân tích chi tiết về một mẫu xe X-quang di động điển hình, với nền tảng là xe tải ISUZU QKR QMR77HE5.

I. Tổng quan về Xe và Động cơ

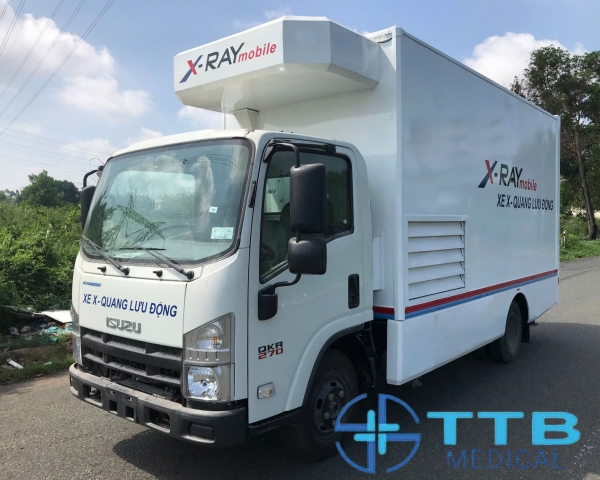

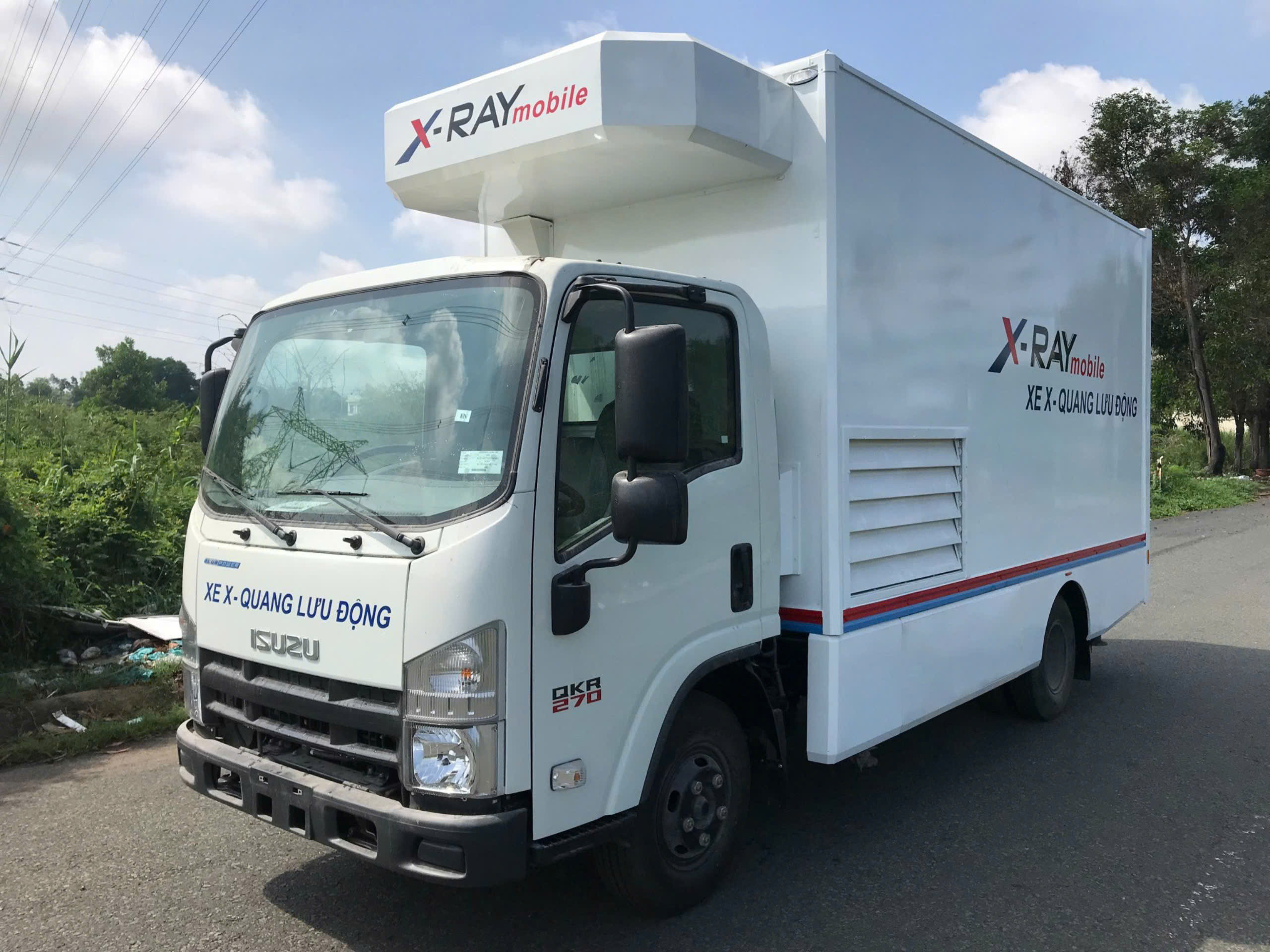

Xe được xây dựng trên khung gầm xe tải ISUZU QKR QMR77HE5, một dòng xe mới 100% (phiên bản 2024-2025) được lắp ráp tại Việt Nam. Xe tuân thủ tiêu chuẩn khí thải EURO 5, thân thiện hơn với môi trường.

• Động cơ: Sử dụng động cơ ISUZU 4JH1E5NC mạnh mẽ, với hệ thống turbo-intercooler và phun nhiên liệu điện tử, giúp tối ưu hóa hiệu suất và tiết kiệm nhiên liệu.
• Dung tích: 2.999 cc.
• Nhiên liệu: Dầu Diesel.
• Dung tích thùng nhiên liệu: 100 lít.
• Hệ thống điện: 12V.
• Cỡ lốp: 7.00-15.

II. Thiết kế chuyên dụng

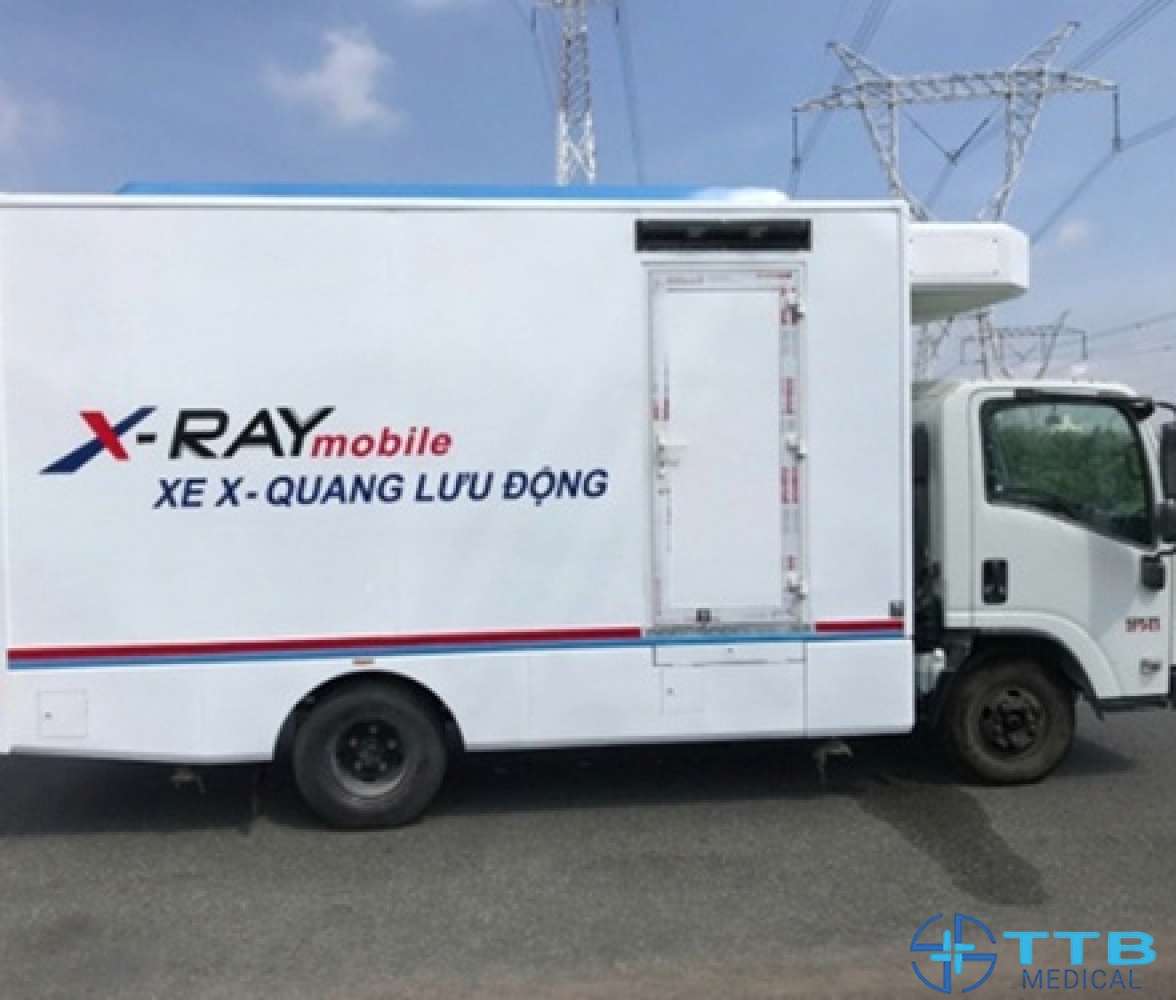

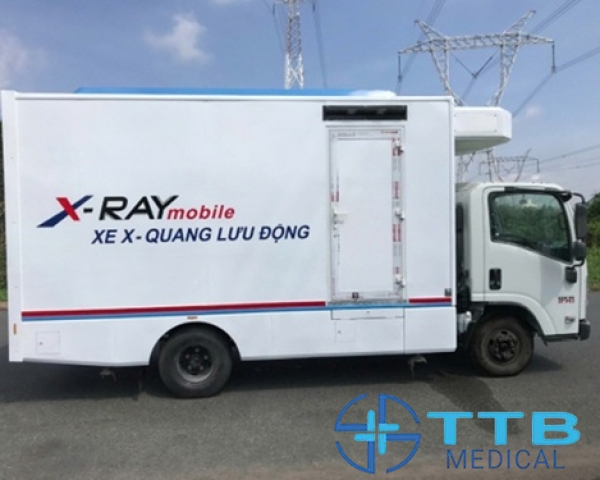

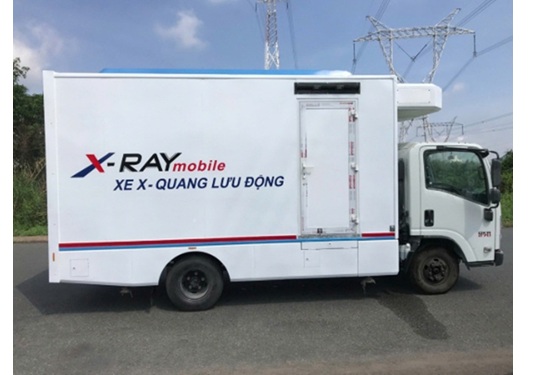

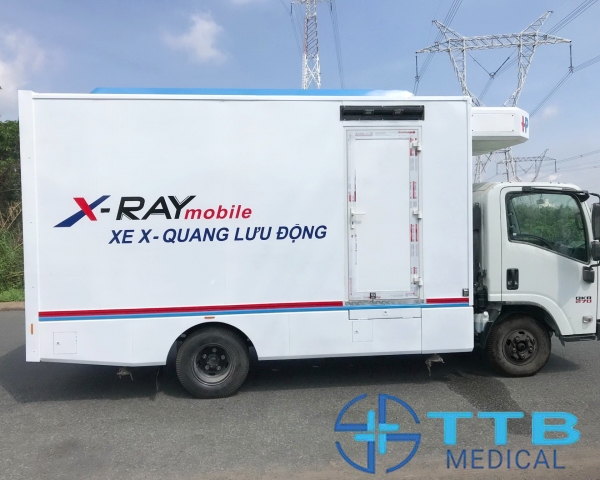

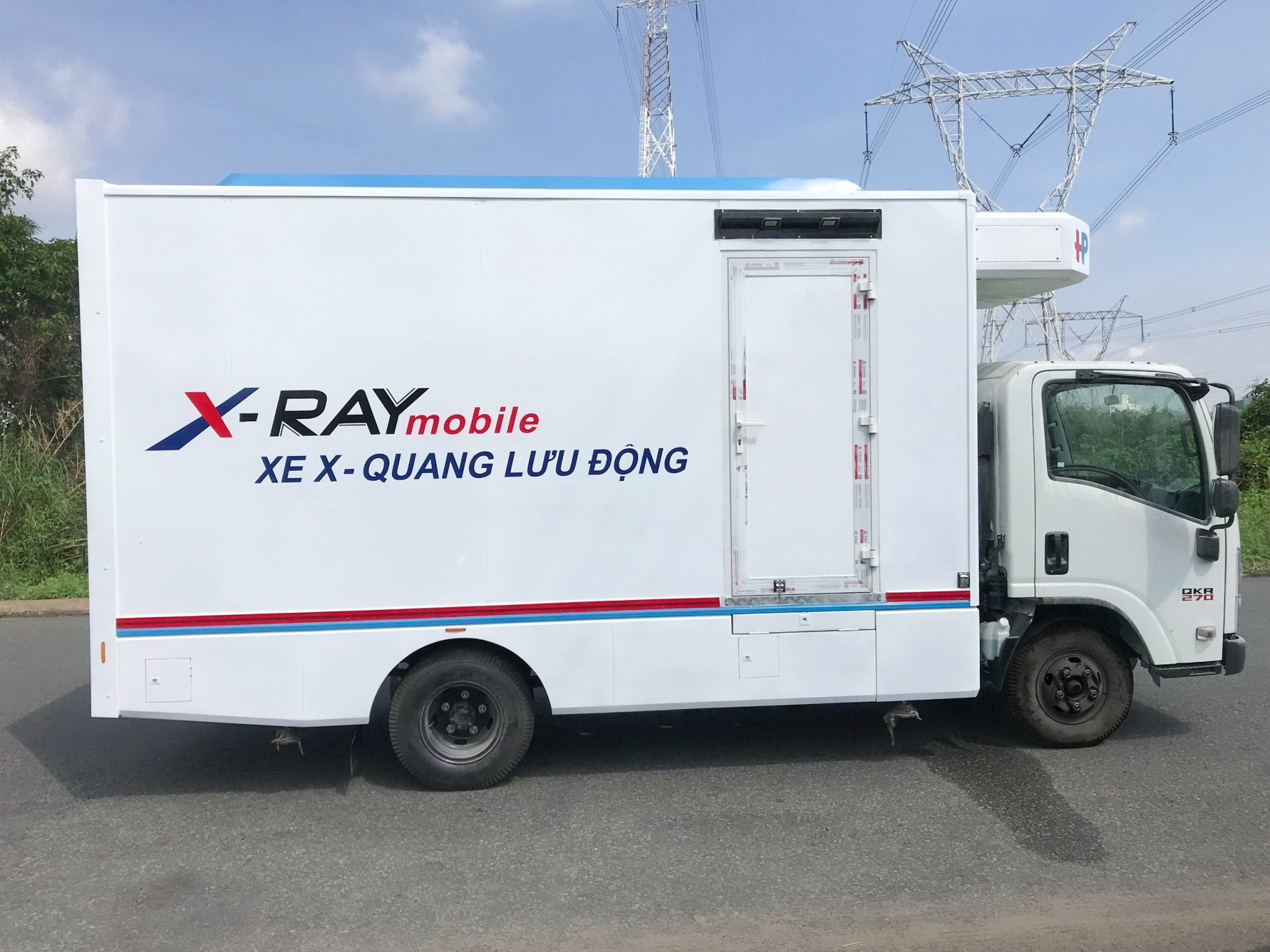

Phần thùng xe được thiết kế chuyên biệt, đáp ứng các yêu cầu khắt khe của một phòng khám di động, đảm bảo sự an toàn và hiệu quả cho cả bệnh nhân và nhân viên y tế. Thùng xe có kiểu dáng kín, làm từ composite màu trắng, với khung xương bằng sắt hộp mạ kẽm và tôn chấn hình, mang lại sự chắc chắn và độ bền cao.

1. Phân bố các khoang chức năng

Thùng xe được chia thành ba khoang riêng biệt, bố trí khoa học từ trước ra sau:

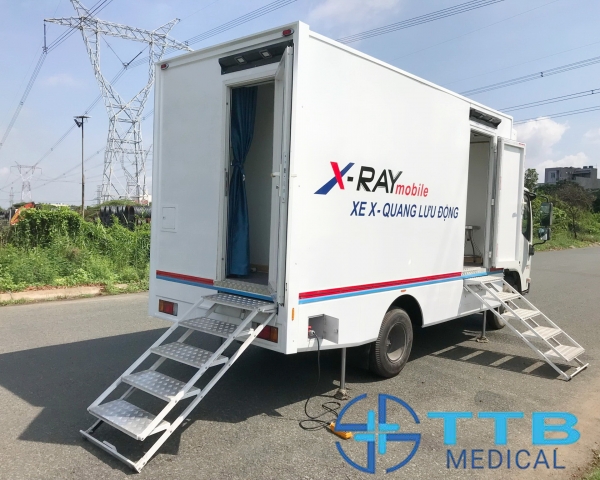

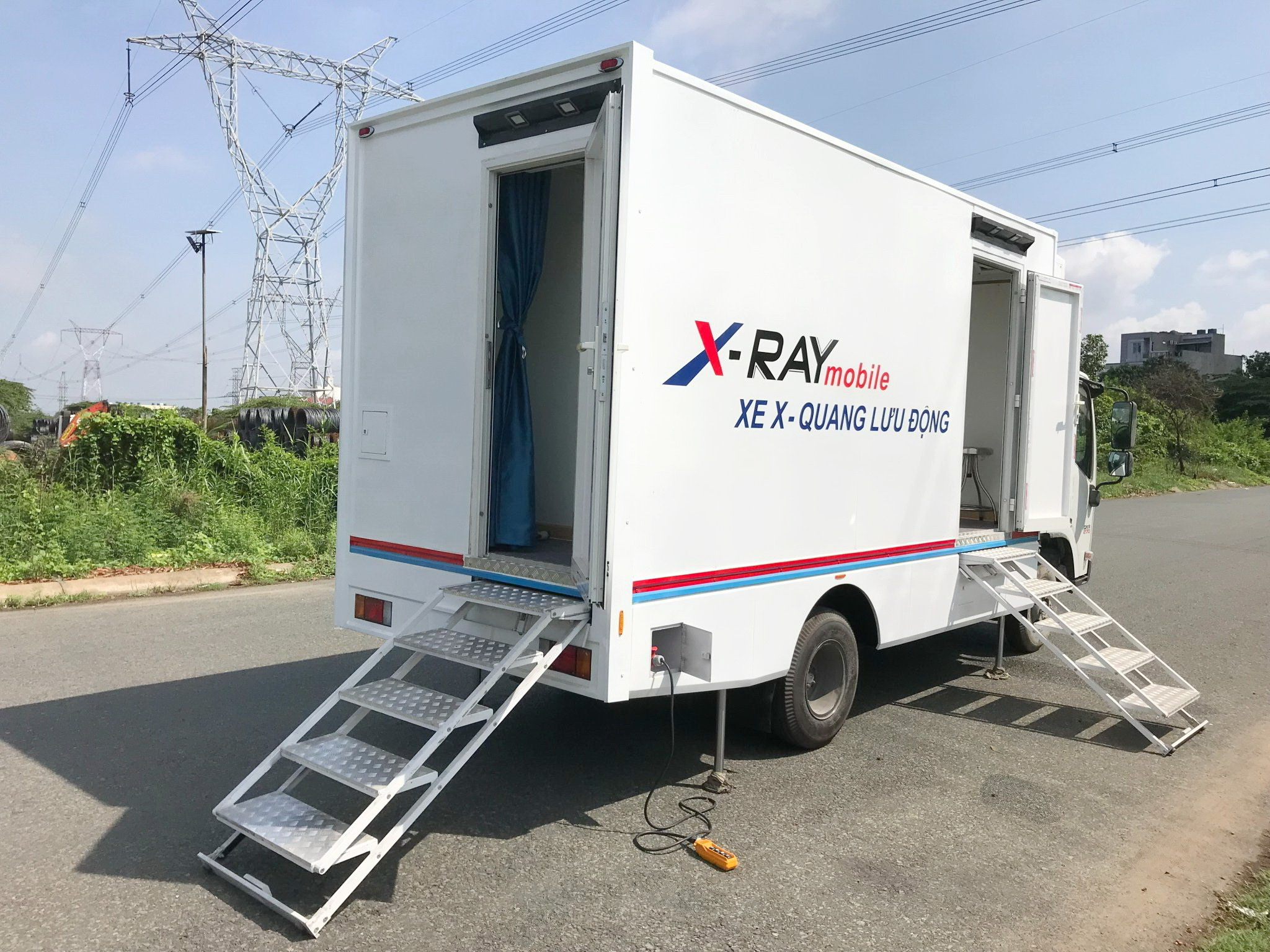

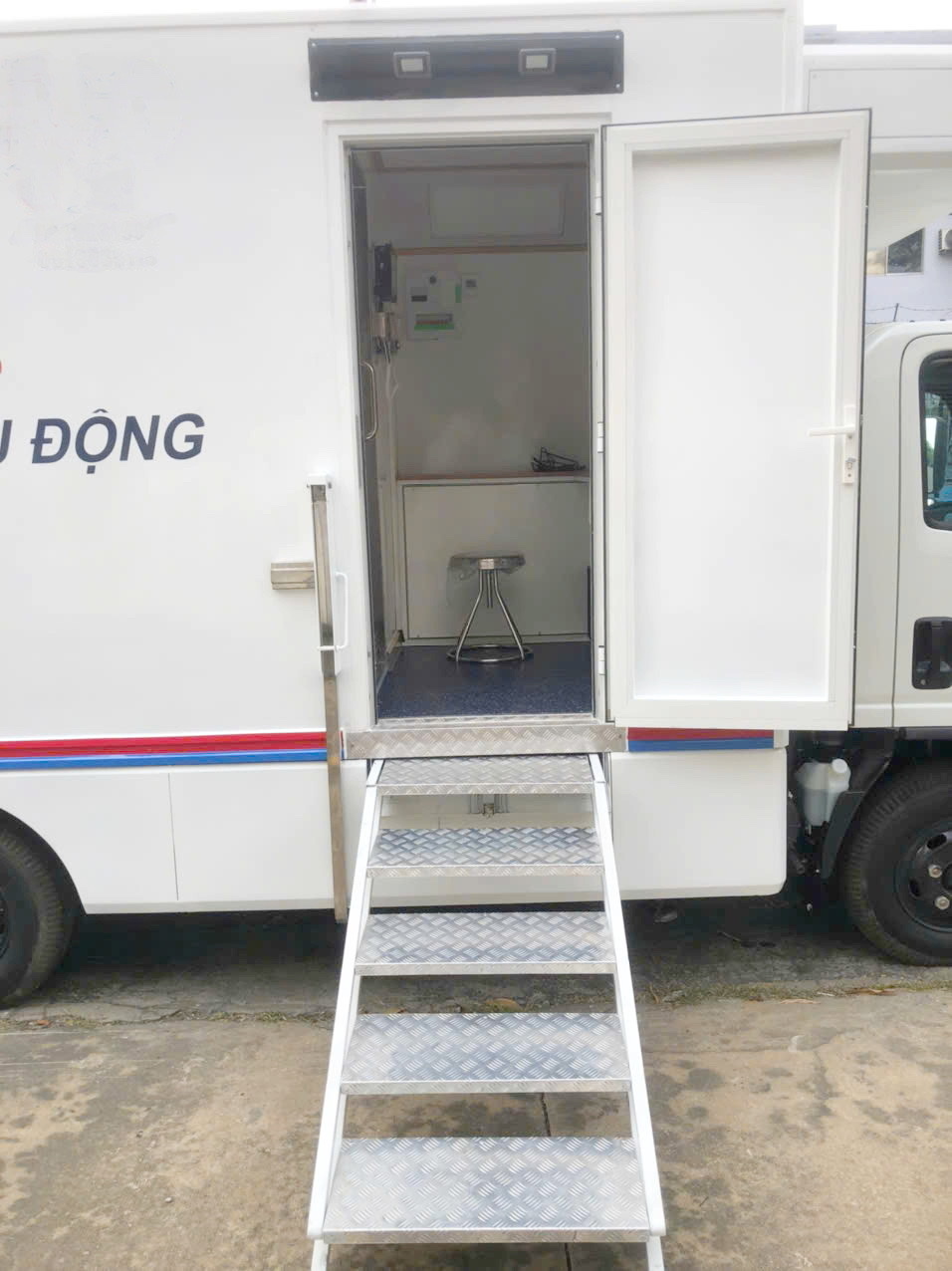

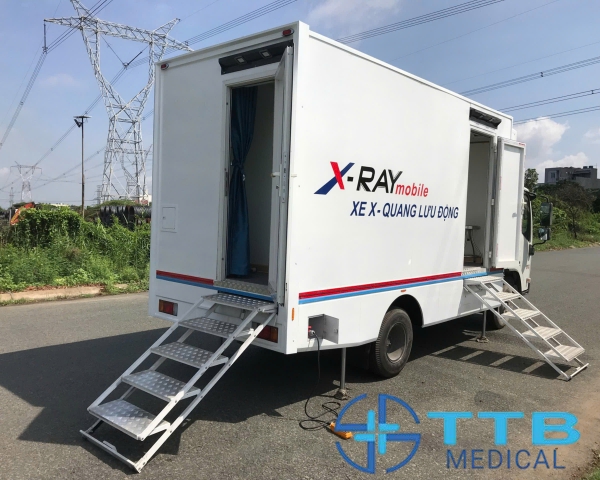

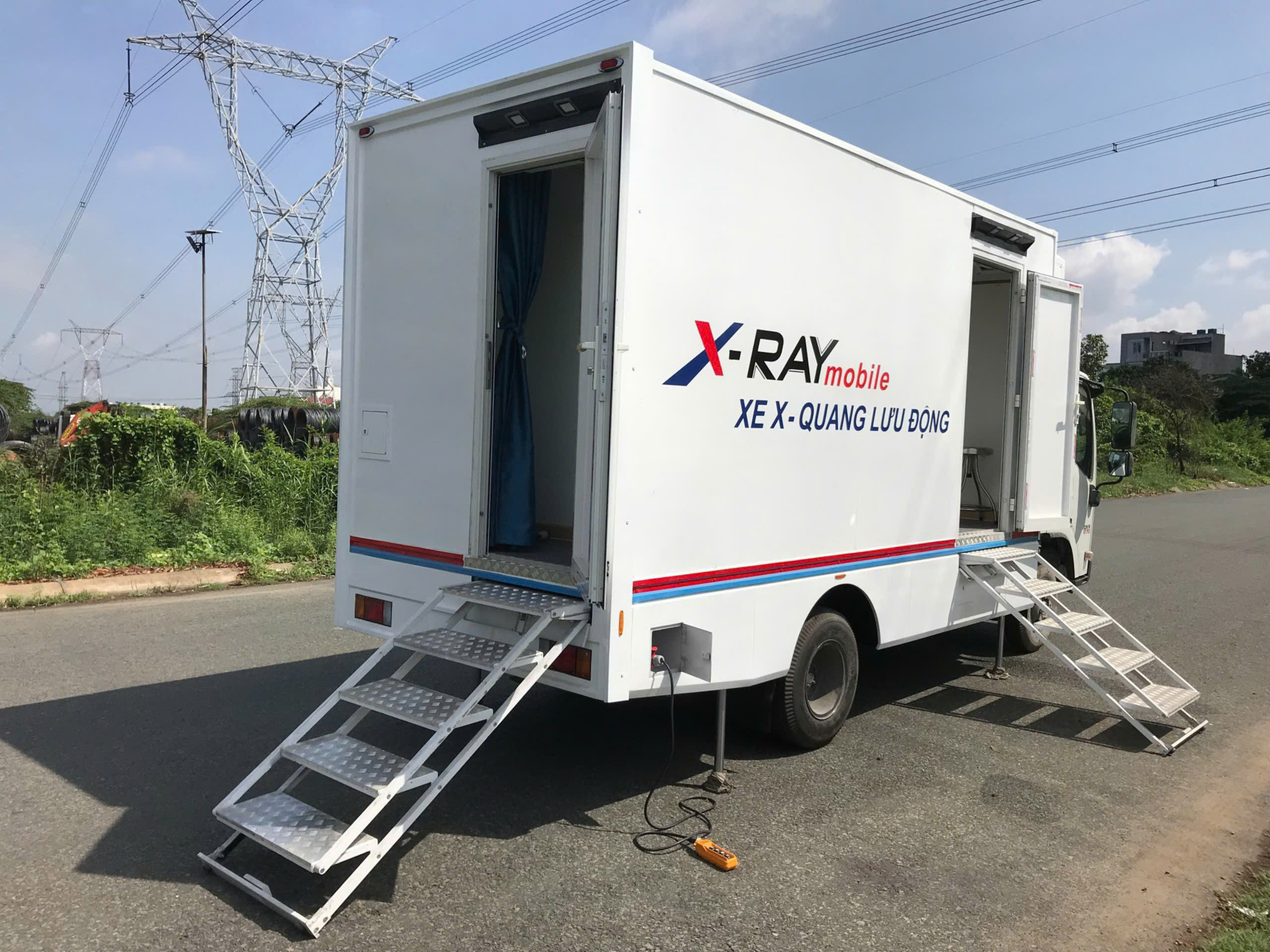

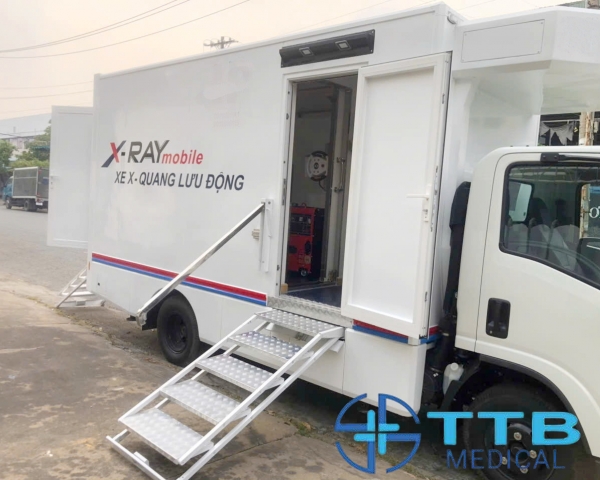

• Phòng tiếp nhận: Có một cửa lên ở hông xe, được trang bị cầu thang kiểu ngăn kéo xếp tiện lợi. Đây là nơi tiếp đón và chuẩn bị cho bệnh nhân trước khi vào phòng chụp.

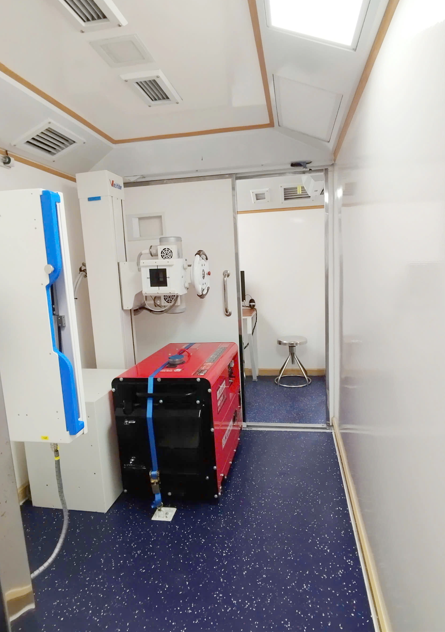

• Phòng chụp X-quang: Đây là khu vực chính, được bảo vệ bằng một lớp phòng chì để đảm bảo an toàn bức xạ. Phòng có hai cửa trượt chuyên dụng, giúp việc di chuyển giữa các khoang được thuận tiện.

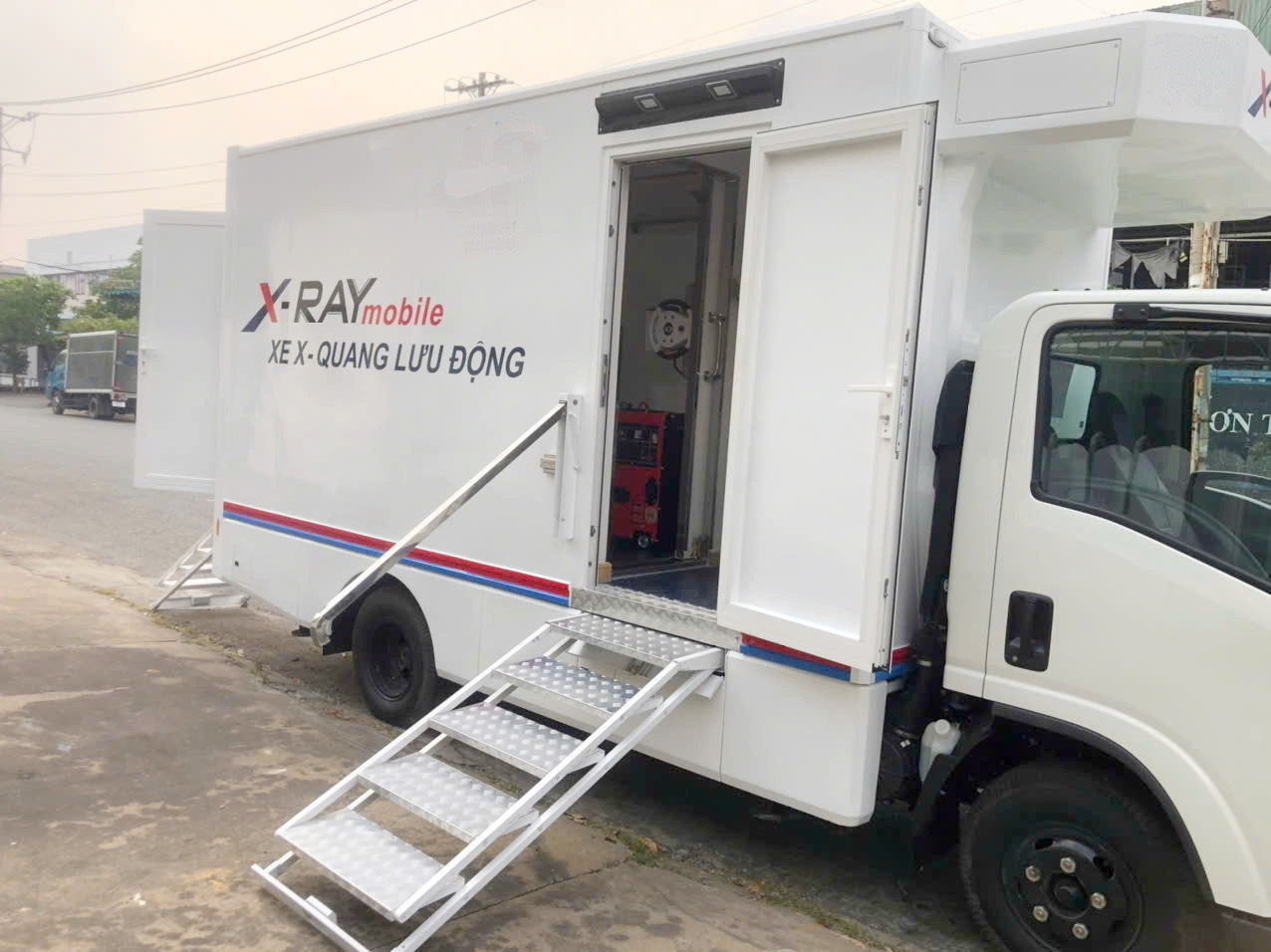

• Phòng cuối xe: Có một cửa đi xuống ở phía sau, kèm theo cầu thang ngăn kéo. Khu vực này được sử dụng để phòng thay đồ cho bệnh nhân và là nơi đặt tủ điện tổng cùng các thiết bị chuyên môn khác.

2. Hệ thống tiện ích và an toàn

• Điều hòa không khí: Xe được trang bị hệ thống điều hòa cho cabin người lái (tiêu chuẩn ISUZU) và một máy lạnh công suất lớn 17.000 BTU (hiệu Daikin hoặc Casper) cho khu vực chuyên dụng, đảm bảo môi trường làm việc thoải mái. Hệ thống này sử dụng ống gió và có ba cửa thổi gió, phân bổ đều cho cả ba khoang. Ngoài ra, xe còn có quạt cắt gió tại cửa lên xuống để ngăn bụi và hơi nóng.
• Hệ thống điện: Hệ thống điện được thiết kế độc lập và chuyên nghiệp.
  • Tủ điện tổng: Hiển thị các thông số Volt và Ampe, cùng với một CB tổng.
  • Tủ điện điều khiển: Dễ dàng đóng/ngắt điện cho máy X-quang, máy lạnh và các thiết bị khác, với các công tắc và CB riêng biệt.
  • Đèn chiếu sáng: Sử dụng đèn 220V-AC tại các khu vực làm việc.
  • Ổ cắm điện: Nhiều ổ cắm được bố trí hợp lý cho máy tính, máy X-quang và các thiết bị khác.

• Chân chống cân bằng: Bốn chân chống thủy lực, hoạt động bằng điện 12V-DC từ ắc quy xe, giúp xe giữ thăng bằng và ổn định trong quá trình chụp X-quang.

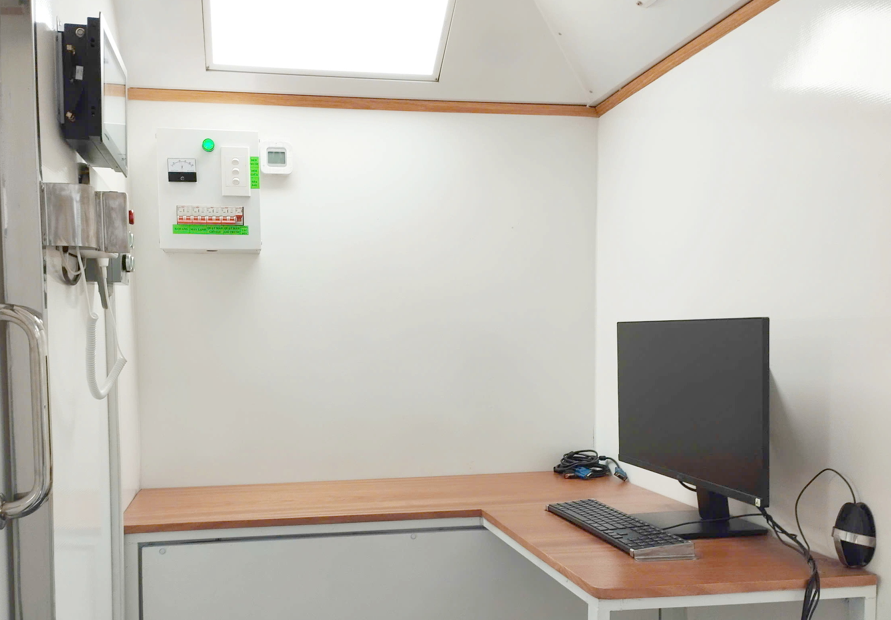

• Nội thất: Sàn xe được trải bằng ván ép chống nước và simili. Nội thất bên trong phòng X-quang và phòng tiếp nhận được hoàn thiện bằng composite màu trắng, tạo cảm giác sạch sẽ và chuyên nghiệp.
• Các trang bị khác: Bao gồm một bàn làm việc và hai ghế ngồi (một cho kỹ thuật viên và một cho bệnh nhân), phục vụ cho quá trình tiếp đón và làm việc.
• Sơn và Logo: Các phần sắt được sơn tĩnh điện. Toàn bộ thùng xe được sơn và dán logo chuyên dụng, mang lại vẻ ngoài thẩm mỹ và nhận diện thương hiệu.

III. Hệ thống thiết bị X-quang

Để tối ưu hóa quá trình khám sức khỏe và chụp chiếu, xe được trang bị các thiết bị y tế hiện đại, đảm bảo hiệu suất và chất lượng hình ảnh cao.

1. Máy X-quang cao tần

Hệ thống máy X-quang cao tần được lắp đặt trên xe với các tính năng vượt trội:

• Bóng phát tia: Model E7242X Sử dụng đầu đèn chất lượng cao từ Canon, đảm bảo hiệu suất và độ tin cậy trong quá trình phát tia X.
• Điều khiển từ xa: Toàn bộ hệ thống cột bóng và giá chụp phổi có thể được điều khiển từ xa, di chuyển lên xuống với nhau, cho phép kỹ thuật viên thao tác linh hoạt, nhanh chóng mà vẫn đảm bảo khoảng cách an toàn. Tính năng này đặc biệt hữu ích khi thực hiện khám sức khỏe với số lượng bệnh nhân lớn.
• Tốc độ và hiệu quả: Công nghệ cao tần giúp giảm thời gian phơi sáng, giảm liều tia X cho bệnh nhân nhưng vẫn tạo ra hình ảnh sắc nét.

2. Hệ thống nhận ảnh DR không dây

Bên cạnh máy X-quang hiện đại, xe còn được tích hợp hệ thống nhận ảnh kỹ thuật số (DR) không dây, mang lại nhiều lợi ích:

• Chất lượng hình ảnh vượt trội: Tấm nhận ảnh DR cho phép thu được hình ảnh độ phân giải cao, giúp bác sĩ dễ dàng chẩn đoán chính xác hơn.
• Truyền dữ liệu không dây: Hình ảnh được truyền trực tiếp từ tấm nhận ảnh đến máy tính mà không cần kết nối dây cáp, giúp quy trình làm việc trở nên gọn gàng và hiệu quả.
• Thời lượng pin dài: Hệ thống pin của tấm nhận ảnh được tối ưu hóa để có thể hoạt động liên tục trong thời gian dài, đáp ứng nhu cầu khám chữa bệnh tại các địa điểm xa xôi, thiếu nguồn điện ổn định.

Xe X-quang lưu động này là một giải pháp y tế hiệu quả, góp phần nâng cao chất lượng khám chữa bệnh, đặc biệt là tại các khu vực khó khăn, giúp đưa các dịch vụ y tế hiện đại đến gần hơn với người dân.
